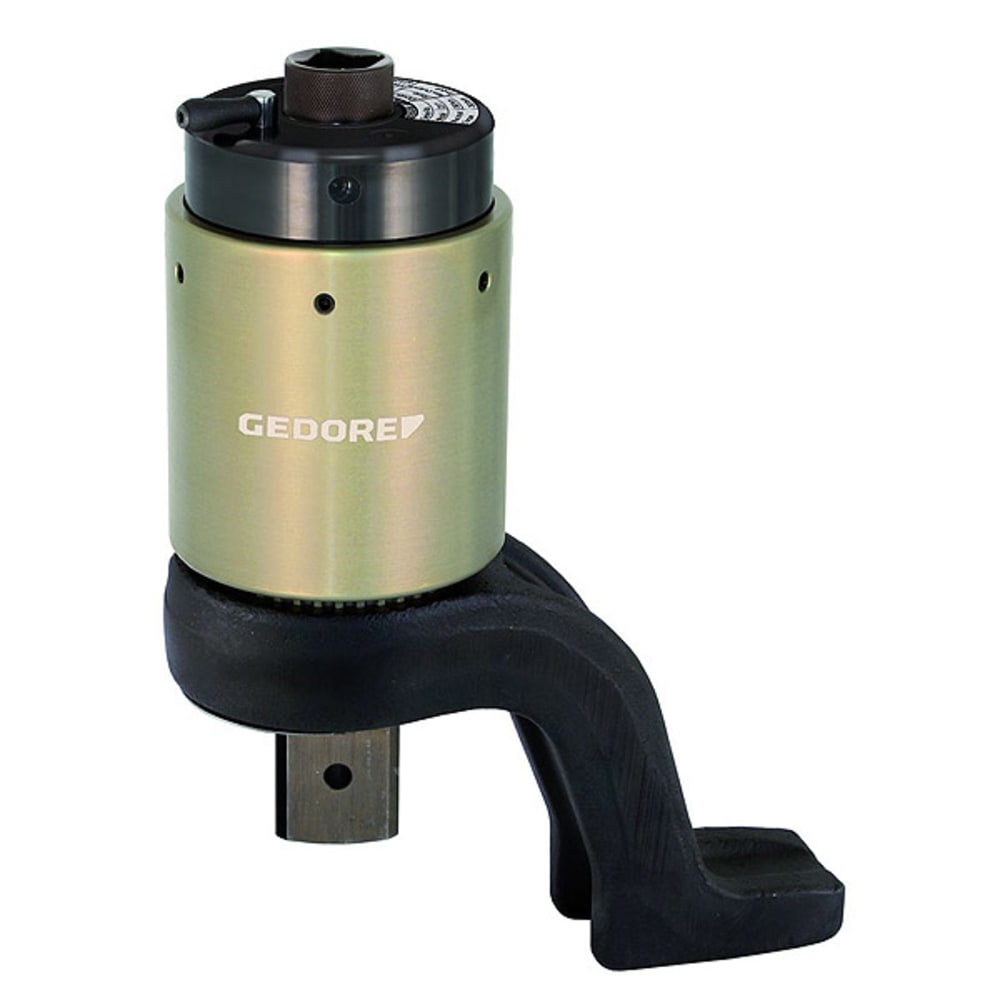

GEDORE Multiplicateur de couple DREMOPLUS ALU 6000 Nm

Particulièrement adapté pour :
Téléphériques, ascenseurs et pylônes
Industrie lourde, chantiers
Construction de ponts
Constructions navales, constructions aéronautiques, constructions ferroviaires
Raffineries, industrie des plastiques
Centrales en tous genres
Version :
Version:
Multiplicateur de couple mécanique à commande manuelle pour le serrage et le desserrage contrôlés des assemblages par vis
Avec engrenage planétaire à deux étages
Boîtier en aluminium haute performance
Modèles avec rapport de transmission 1:18, 1:22, 1:28,5, 1:39
Tous les modèles avec protection de retour (RS)
Avec protection non destructive contre les surcharges "Slipper" pour protéger la boîte de vitesses, à droite et à gauche
Avec bras de réaction coudé en forme de Z en acier au chrome-vanadium, selon le modèle
Coefficient de multiplication de 1:5
Précision garantie : meilleure que +/- 3 % de tolérance
Peut être utilisé en combinaison avec une clé dynamométrique
4 modèles avec une charge maximale comprise entre 6000 N-m et 13000 N-m
Equerre de sortie avec trou pour les inserts de clés électriques avec goupille de verrouillage et anneau

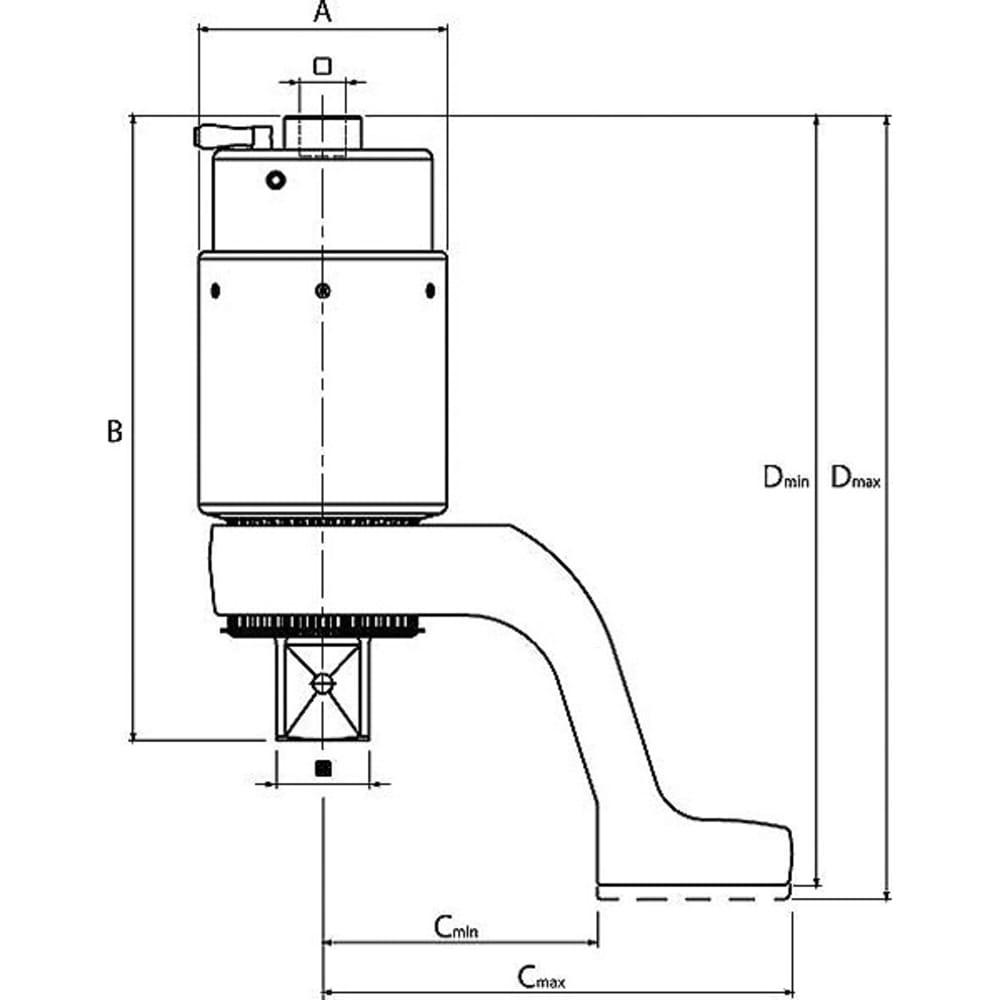

• Carré de sortie de la distance - démarrage du bras de réaction (min.): 110 mm
• Carré de sortie de la distance - fin du bras de réaction (max): 190 mm
• Sortie de l'entraînement carré: 1.1/2 Zoll
• Carré de sortie [métrique]: 38,1 mm
• Carré de sortie [pouces].: 1.1/2 Zoll
• Support d'entraînement, carré [métrique]: 20 mm
• Support d'entraînement, carré [inch].: 3/4 Zoll
• Lecteur carré: 3/4 Zoll
• Support de bras de réaction: branché par le pignon
• Version du bras de réaction: Forme en Z, coudée
• Couple de sortie (max.) [lbf-ft]: 4400 lbf·ft
• Couple de sortie (max.) [N-m]: 6000 N·m
• Couple d'entrée (max.) [lbf-ft]: 300 lbf·ft
• Couple d'entrée (max.) [N-m]: 400 N·m
• Largeur totale sans bras de réaction: 102 mm
• Hauteur totale avec bras de réaction (max.): 324 mm
• Hauteur totale avec bras de réaction (min.): 316 mm
• Hauteur totale sans bras de réaction: 257 mm
• Longueur totale [mm]: 230 mm
• Contenu (nombre de pièces): 1 pcs.
• Poids net [g]: 6600 g
• Poids net [kg]: 6,6 kg
• L'enregistrement REACH est disponible: Non
• Protection contre le reflux: Oui
• Fusible de sortie carré: Bague et goupille de verrouillage
• Fusible pour carré d'entraînement: Bague et goupille de verrouillage
• Protection contre les surcharges: Embrayage à pantoufles
• Rapport de transmission: 1:18
• Pays d'origine: Allemagne
• Numéro du tarif douanier: 82041100
