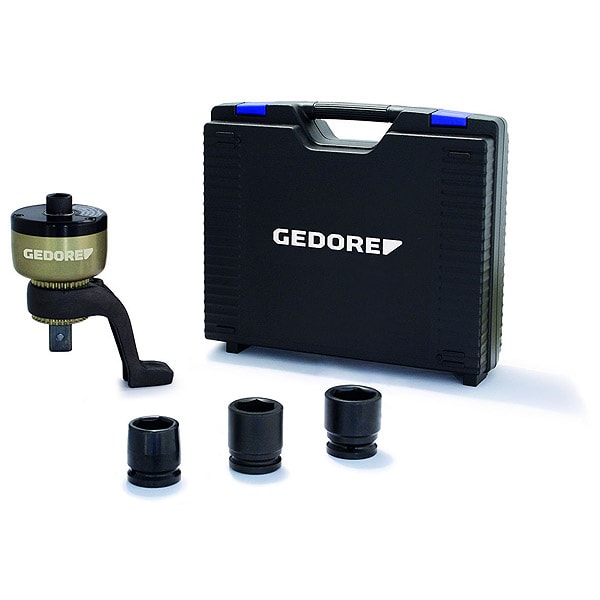

DVV-13ZG Drehmomentvervielfältiger-Satz
Kurzinfos
Besonders geeignet für:
Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik
Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
Mit einstufigem Planetengetriebe
Gehäuse aus Hochleistungsaluminium
Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
Vervielfältigung im Übersetzungsverhältnis 1:5
Garantierte Genauigkeit: besser als +/- 3 % Toleranz
In Verbindung mit einem Drehmomentschlüssel zu betätigen
1 Modell mit maximaler Belastung im Bereich bis 1300 N·m
Das Set enthält drei verschiedene Kraftschraubereinsätze 3/4" SW 27, 30, 32 mm
Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Im Transportkoffer mit Schaumstoffeinlage
Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik
Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
Mit einstufigem Planetengetriebe
Gehäuse aus Hochleistungsaluminium
Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
Vervielfältigung im Übersetzungsverhältnis 1:5
Garantierte Genauigkeit: besser als +/- 3 % Toleranz
In Verbindung mit einem Drehmomentschlüssel zu betätigen
1 Modell mit maximaler Belastung im Bereich bis 1300 N·m
Das Set enthält drei verschiedene Kraftschraubereinsätze 3/4" SW 27, 30, 32 mm
Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Im Transportkoffer mit Schaumstoffeinlage
Artikel
Info
Besonders geeignet für:
Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik
Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
Mit einstufigem Planetengetriebe
Gehäuse aus Hochleistungsaluminium
Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
Vervielfältigung im Übersetzungsverhältnis 1:5
Garantierte Genauigkeit: besser als +/- 3 % Toleranz
In Verbindung mit einem Drehmomentschlüssel zu betätigen
1 Modell mit maximaler Belastung im Bereich bis 1300 N·m
Das Set enthält drei verschiedene Kraftschraubereinsätze 3/4" SW 27, 30, 32 mm
Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Im Transportkoffer mit Schaumstoffeinlage
Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik
Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
Maschinen- und Anlagenbau, Instandhaltung
Ausführung:
Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
Mit einstufigem Planetengetriebe
Gehäuse aus Hochleistungsaluminium
Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
Vervielfältigung im Übersetzungsverhältnis 1:5
Garantierte Genauigkeit: besser als +/- 3 % Toleranz
In Verbindung mit einem Drehmomentschlüssel zu betätigen
1 Modell mit maximaler Belastung im Bereich bis 1300 N·m
Das Set enthält drei verschiedene Kraftschraubereinsätze 3/4" SW 27, 30, 32 mm
Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Im Transportkoffer mit Schaumstoffeinlage
Spezifikationen
- 1000 V isoliert Nein
- Abtriebsvierkant 3/4"
- Abtriebsvierkant [metrisch] 20 mm
- Abtriebsvierkant [zöllig] 3/4"
- Antriebsaufnahme, Vierkant- [metrisch] 12,5 mm
- Antriebsaufnahme, Vierkant- [zöllig] 1/2"
- Antriebsvierkant [zöllig] 1/2"
- Ausführung Reaktionsarm Z-Form, gekröpft
- Ausgangsdrehmoment (max.) [lbf·ft] 950
- Breite Drehmomentvervielfältiger 80
- Eingangsdrehmoment (max.) [lbf·ft] 200 lbf·ft
- Gesamtbreite ohne Reaktionsarm 80
- Gesamthöhe mit Reaktionsarm (max.) 173
- Gesamthöhe mit Reaktionsarm (min.) 165
- Gesamthöhe ohne Reaktionsarm 133
- Gesamtlänge [mm] 230 mm
- Inhalt (Anzahl Stück) 1
- Marke GEDORE
- Netto-Gewicht [kg] 3 kg
- Rücklaufsicherung Nein
- Typ DVV-13ZG
- Ursprungsland Deutschland
- VDE zertifiziert Nein
- Zolltarifnummer 82041100
- Übersetzungsverhältnis 1:5
